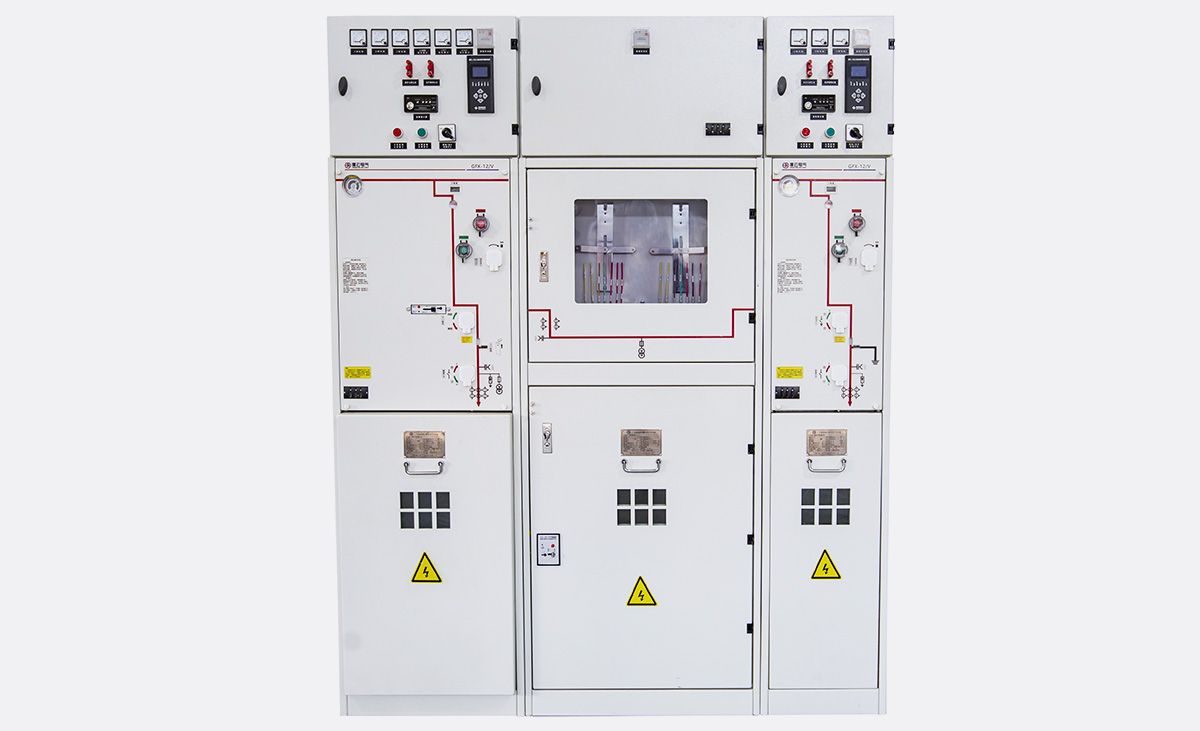

GFX-12/24系列SF6绝缘环网柜是一种可扩展的SF6气体绝缘金属封闭开关设备，电压等级为12kV、24kV。
一次高压所有的带电部分完全密封在由3mm厚不锈钢板焊接而成的气箱内，体积小巧。整个开关装置不受外部环境的影响，可以确保运行安全可靠，并实现了免维护。通过插接式扩展母线，实现任意组合，达到全模块化。扩展母线完全绝缘和屏蔽，动热稳定性通过国家型式试验，确保了高可靠性和安全性。
GFX系列环网柜适用于电力系统城网改造、配电站和负荷中心电站、石化行业、钢铁业和矿业、一般企事业单位、高层建筑等。
GB11022 IEC60694
GB/T3906 IEC62271-200
GB3804 IEC60265-1
GB1984 IEC62271-100
GB16926 IEC26271-105
GB1985 IEC62271-102
电缆（套管）进出线方式
L:左边电缆进出线 R:右边电缆进出线
LR:两边电缆进出线 空白:没有进出线
I:左边扩展 D:右边扩展
ID:两边扩展 空白:不可扩展
额定电流
630 额定电流630A
1250 额定电流1250A
额定电压
12 额定电压12kV
24 额定电压24kV
柜型名称
K:负责开关柜 T:负荷开关-熔断器组合柜 V:真空断路器柜 B:母线分段柜 C:升高柜
M:计量柜 PT:PT柜 P:电源柜
（共箱柜由K、T任意组合而成，如：KT是指由负荷开关单元和熔断器组合单元组合而成）
| 项目 | 单位 | 负荷开关柜 | 熔断器组合柜 | 负荷开关-断路器组合电器 | 真空断路器柜 | 母线分段柜 | |
| 额定电压 | kV | 24 | |||||
| 工频耐压（1min） | 相间及相地 | kV | 50/65 | ||||
| 断口间 | kV | 65/79 | |||||
| 雷电冲击耐压 | 相间及相地 | kV | 125 | ||||
| 断口间 | kV | 145 | |||||
| 额定频率 | Hz | 50 | |||||
| 额定电流 | A | 630 | 125 | 630 | 630,1250 | 630 | |
| 额定短路开断电流 | kA | 20 | 20, 25 | ||||
| 额定短时耐受电流3s | kA | 20 | 20 | 20, 25 | 20 | ||
| 额定峰值耐受电流 | kA | 50 | 50 | 50, 63 | 50 | ||
| 额定短路关合电流 | kA | 50 | ② | 50 | 50, 63 | 50 | |
| 关合电流(峰值) | A | ② | |||||
| 额定转移电流 | A | 1400 | |||||
| 额定有功负荷开断电流 | A | 630 | 630 | ||||
| 额定闭环开断电流 | A | 630 | 630 | ||||
| 5%额定有功负荷开断电流 | 31.5 | 31.5 | |||||
| 整柜重量 | kg | 160 | 180 | 200 | 200 | 160 | |
| 机械寿命 | 次 | 5000 | 5000 | 5000 | 10000 | 5000 | |
| 气箱不锈钢厚度 | mm | 3.0 | |||||
| SF6额定压力 | kPa | 30(在20℃、101.3kPa情况下） | |||||
| 年泄漏率 | ≤0.01% | ||||||
| 浸水试验 | 24kV 24小时(水下施加30kPa的压力) | ||||||
| 燃弧试验 | 20kA 1s | ||||||
| 防护等级 | 气箱 | IP 67 | |||||
| 熔断器仓 | IP 67 | ||||||
| 环网柜户外箱 | IP 44 | ||||||
1.GFX-K-12/630I L K表示负荷开关柜，额定电压12kV，额定电流630A，左边扩展，左边电缆进出线方式。
2.GFX-KT-12/630IR 表示共箱柜，由负荷开关单元和熔断器组合单元组合而成，额定电压12kV，额定电流630A，左边扩展，右边电缆进出线方式。
环境温度 -40℃~+65℃
湿度 最大相对平均湿度≤95%
海拨高度 ≤1000米(超过1000米由用户和制造商协商)
特殊条件 按GB/T11022标准，对于非正常操作条件下的特殊要求，终端用户须与制造商协商并达成共同意见。
如果运行环境特殊恶劣，必须向制造商和供应商咨询。
当产品安装地海拨高度超过2000米时，应在订货单特别注明，制造商按要求提供相应产品。
